一．简 介：

本温度计采用进口DS18B20数字温度传感器，密封引线方式探头，实现了温度的采集，并把采集的温度数据通过无线模块发射出去。内置电池、持久耐用、防水密封式外壳，适合户外或环境比较恶劣的场合使用。

二．特 点：

长期稳定性好

测量温度范围宽、精度高

抗干扰设计

灵敏度高，温漂小

探头采用引线方式，方便使用

支持433MHz无线通讯，免去现场布线烦恼。

传输距离远，空旷距离可到300米，可以与本公司无线接收设备进行无线通讯。

三．主要技术参数：

测温范围：    -55℃ ~ +125℃（取决于传感器类型）

测温路数：    单一温度计采集一路，多个温度计可组成多路系统。

编号范围：    0~9999

最小测量精度：±0.5℃

传感器类型：  DS18B20

环境温度：    -10 ~ +60℃

环境湿度：    5%RH～95%RH

供电电源：    4节5号南孚电池最佳，增大采集间隔可以延长使用时间。

传输距离：    空旷环境200m

传输方式：    无线433MHz

四．功能：

实现温度的采集，并发送到计算机，或U盘接收器长期存储，或显示表头显示。

五．尺寸：

安装方式： 4个固定孔

外型尺寸：140mm×70mm×51mm

六．使用说明:

●温度计编号是出厂固定的，客户不能自行修改。

●右上角显示为本温度计编号，其左为目标接收器号。

●左上角为电池电量显示，这个在计算机界面上或U盘存储的数据里都有：欠电与否。

●温度计采集时间间隔可通过温度计内的拨码开关来设置，具体看下表：

●本产品可以与本公司多种接收器组合使用

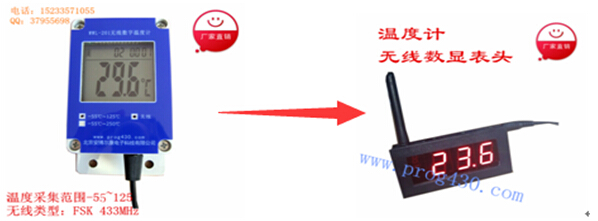

组合方式一：无线温度计配合表头一对一显示

图1.组合方式一

数显表头可以接收无线温度计发过来的温度值并显示，数显表头采用5~12V供电，如果有配电柜或控制柜很适合用这种方式，在机柜上加工一个合适的方孔就可以把无线接收表头固定到机柜上。

组合方式二：无线温度计配合计算机接收器实现多对一温度采集系统

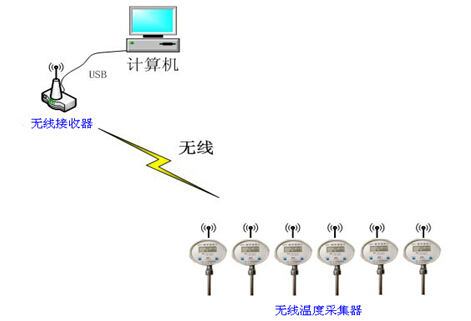

图2.组合方式二  系统示意图

上图是这是这个系统的示意图，无线温度计和接收器外形看下图：

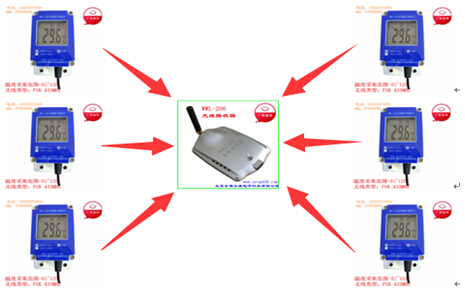

图3.组合方式二  实物图

图中的无线接收器有USB口接电脑，电脑上有计算机软件可以列表显示各温度计的温度值、时间、报警、电池欠电等信息，还能够实时曲线显示温度值。计算机软件界面如下：

图4.组合方式二  列表显示各温度计温度值

图5.组合方式二  双击列表温度计可以实时曲线显示

组合方式三：无线温度计配合现场接收器实现多对一温度采集系统

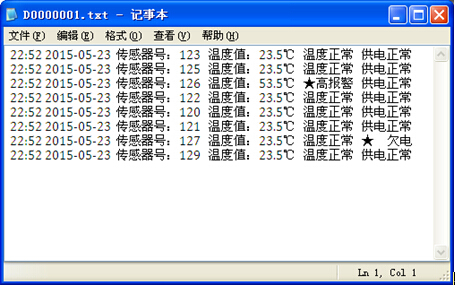

这个系统可以在现场没有电脑的时候实现多路无线温度信号的采集和记录，记录到U盘里，带有时间信息。例如

客户可以把U盘拔下或换回插到电脑上看到现场接收器接收到的各传感器发来的如上文件内的信息。

七．发货说明:

1.本产品简单易用，发货时公司已经给安装了电池，可以直接使用。

2.使用到电池欠电时，可以卸下温度计四角的螺钉，拿下电路板就可以看到电池盒，注意按照电池盒上标注的电池方向安装，切勿装反电池。
